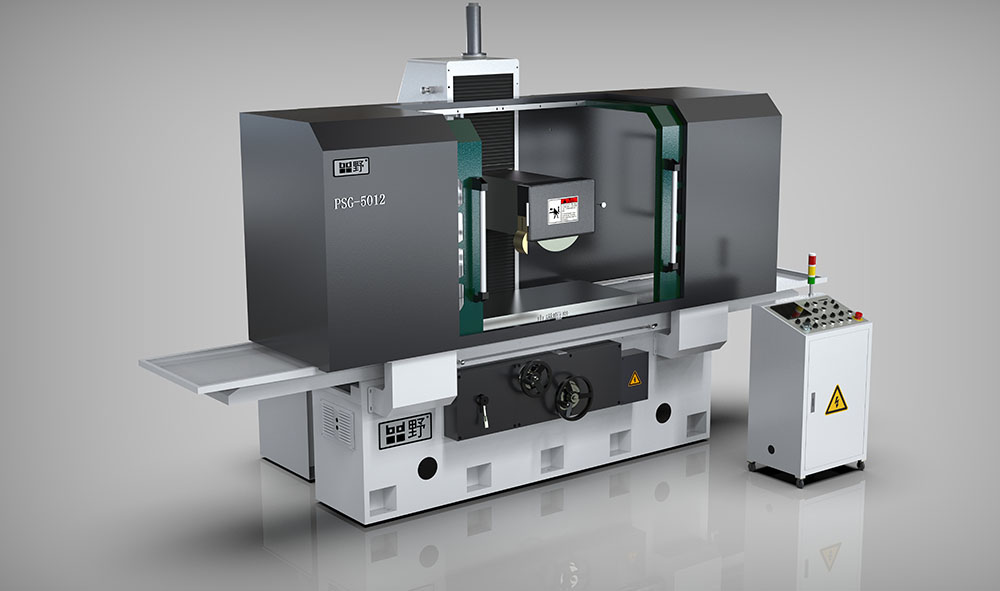

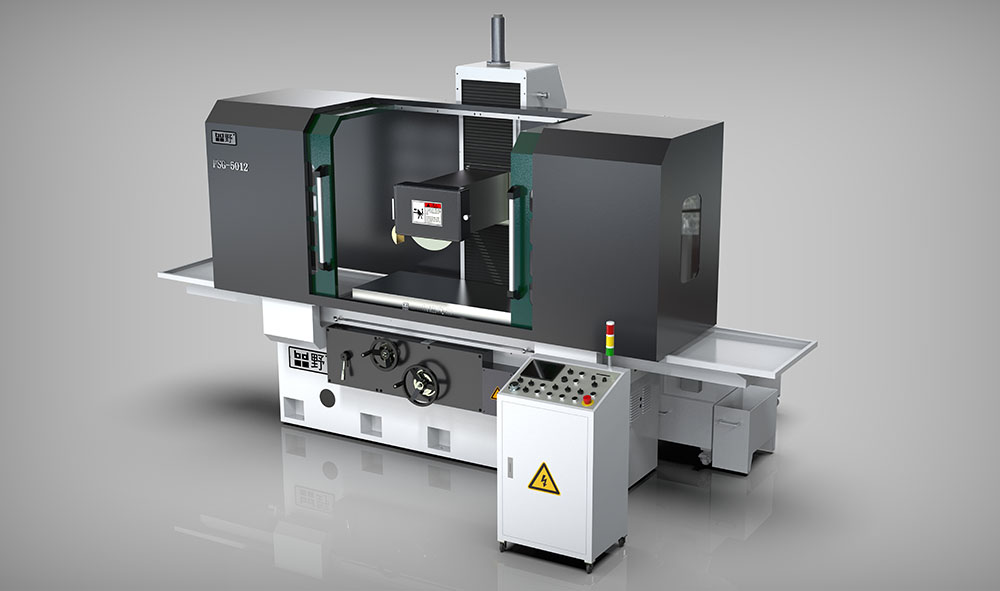

| 杭州平野機械有限公司-PSG-5012WMS-數控磨床 參數表 | |||||
  | |||||
| 規格 Item | 項目 Specification | 單位 Unit | PSG-5012WMS | ||
| 能力 Capacity | 工作臺工作面積 Longitudinal table travel | mm | 1200x500 | ||
| 工作臺左右最大移動量 Cross feed table travel | mm | 1280 | |||
| 工作臺前后最大移動量 Distance spindle center to table | mm | 560 | |||
| 工作臺面至主軸中心最大距離 Distance spindle center to table | mm | 600/標準(Standard) 900/加高(Extended) | |||
| 工作臺最大承載重量 Table load including magnetic chuck | KG | 1000 | |||
| 工作臺 Table & cross feed | 工作臺T型槽 T-slot | mm×N | 16×3 | ||
| 工作臺速度 Longitudinal table speed | m/min | 7-25 | |||
| 工作臺導軌 Slide way | / | 一V一平 一V一Flat | |||
| 前后手輪進給 Cross feed on hand wheel | 1格 1 gra. | mm | 0.02 | ||
| 1圈 1rev. | mm | 5 | |||
| 前后自動進給 Auto cross feed per stroke | mm | 0.5～12 | |||
| 前后快速移動 Power cross feed | 50HZ | mm | 1250 | ||
| 60HZ | mm | 1500 | |||
| 數控軸數 A few axis nc | unit | Z軸伺服 （Z aixs servo control) | |||
| 砂輪 Grinding wheel | 砂輪尺寸 Wheel dimension | mm | ф355×20～50×127 | ||
| 主軸轉速 Spindle speed | 50HZ | R.P.M | 1450 | ||
| 60HZ | R.P.M | 1740 | |||
| 上下結構 Vertical movement | 上下手輪進給 Vertical on handwheel | 1格 | mm | 0.002 | |
| 1圈 | mm | 0.1-2 | |||
| 自動進給量 Auto down feed elevation | mm | 最小0.001（Min） | |||
| 上下快速移動量 Power head increment | mm/min | 250 | |||
| 馬達 Motor | 主軸馬達 Spindle motor | HXP | 10×4 | ||
| 上下驅動馬達 Power elevation motor | HXP | 1/2×4 | |||
| 油壓馬達 Hydraulic motor | HXP | 7.5×6 | |||
| 前后馬達 Cross feed motor | HXP | 1/4×6 | |||
| 吸塵馬達 Dust collection motor | / | / | |||
| 沖水馬達 Dust collection motor | W | 180 | |||
| 尺寸&重量 Dimension & weight | 機器高度 Machine height | mm | 2580/標準(Standard) 3180/加高(Extended) | ||
| 占地面積 Floor space | mm | 4200X2200 | |||
| 凈重 Net weight | KG | 5700 | |||
| 毛重 Gross weight | KG | 6700 | |||
